Per il meccanico

Pezzi comprati — schemi

Ogni pezzo comprato per il meccanico, collegato alla sua Tabella: nome, numero di pezzo, codice e lo schema con il pezzo cerchiato. Si cerca il numero («pezzo N»), non il codice.

Tabella 1Tabella 2Tabella 3Tabella 4Tabella 5Tabella 6Tabella 7Altri pezzi
nuovousato compratosilicone (kit GMN)si riusa quello che c'ègià tuo / montato

TABELLA 1 — Sensore di pressione del collettore

↓ Scarica il PDF della Tabella 1 (115 KB)

Sull'R53 si avvita sul collettore, in basso vicino alla flangia della farfalla. Se sul collettore il sensore c'e' gia', non toccarlo.

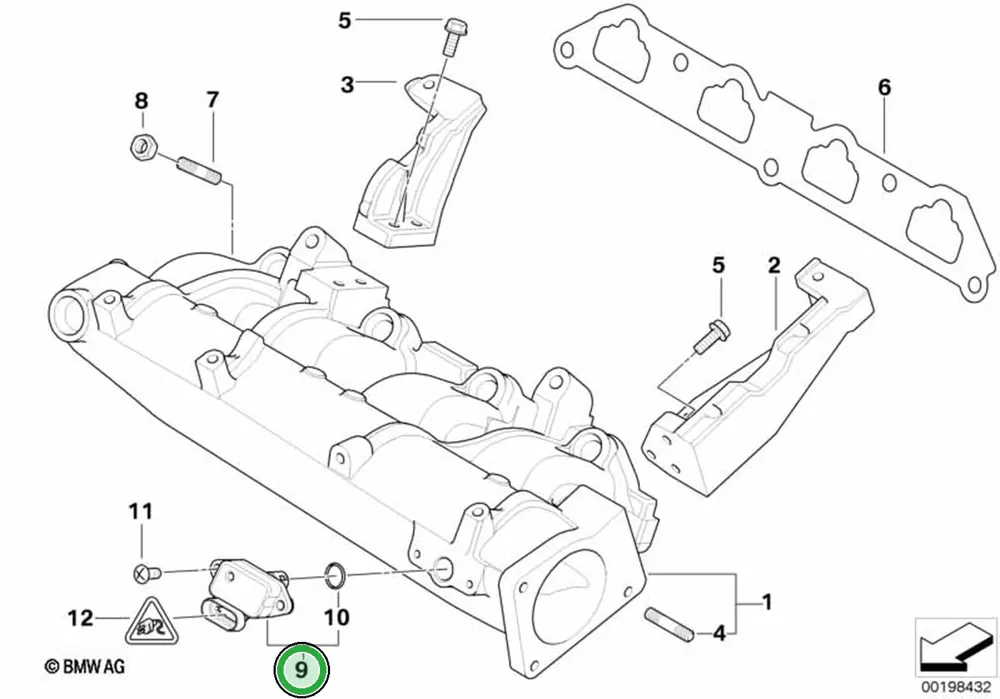

Schema tavola 11_3391 con i pezzi della Tabella 1 cerchiati
Tavola 11_3391 — Impianto d'aspirazione. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 2 — Servofreno: tubo di depressione e valvola di non ritorno

↓ Scarica il PDF della Tabella 2 (111 KB)

Il tubo R50 (...453) non si rimonta: si monta il ...454. Prova la valvola: deve passare in un verso solo.

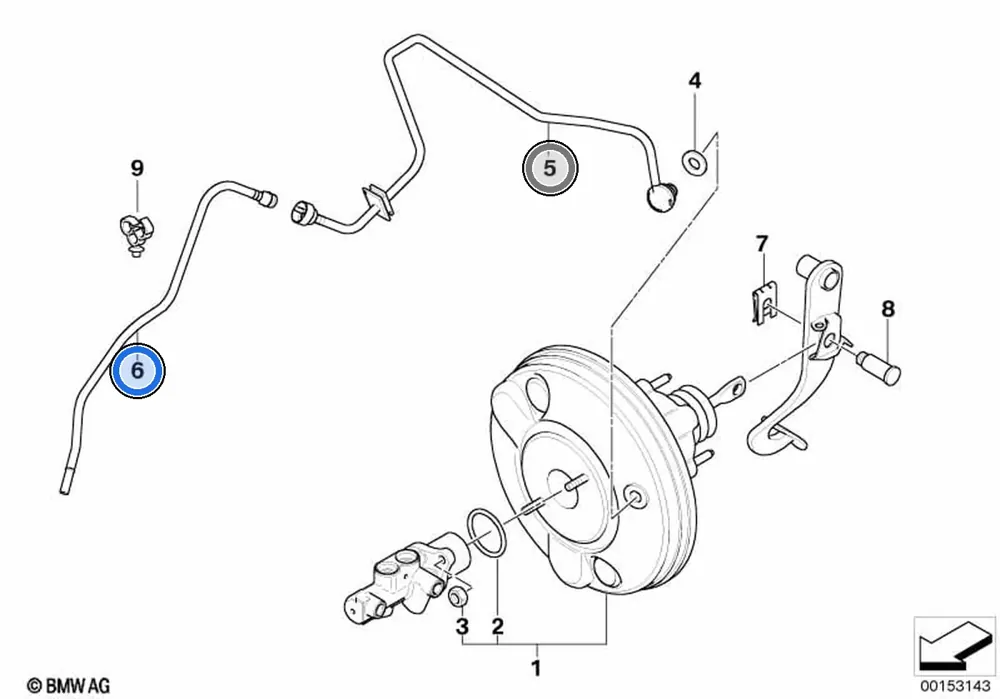

Schema tavola 34_1266 con i pezzi della Tabella 2 cerchiati
Tavola 34_1266 — Servofreno, depressione. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 3 — Recupero vapori benzina (sfiato serbatoio)

↓ Scarica il PDF della Tabella 3 (49 KB)

Cambia un pezzo solo, il tubo (pezzo 4). Elettrovalvola e staffa si riusano dalla R50.

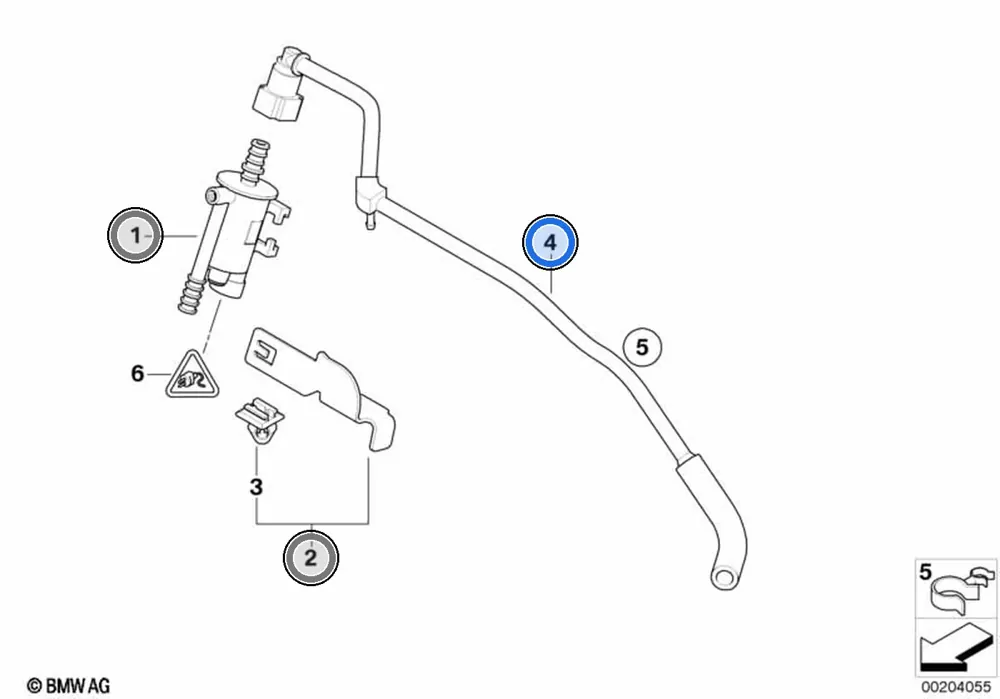

Schema tavola 13_0915 con i pezzi della Tabella 3 cerchiati
Tavola 13_0915 — Serbatoio, aerazione, valvola. Uguale sulle due macchine.. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 4 — Pompa dell'acqua, flangia e termostato

↓ Scarica il PDF della Tabella 4 (106 KB)

Monta pompa, flangia e i due o-ring nuovi. Il termostato si riusa.

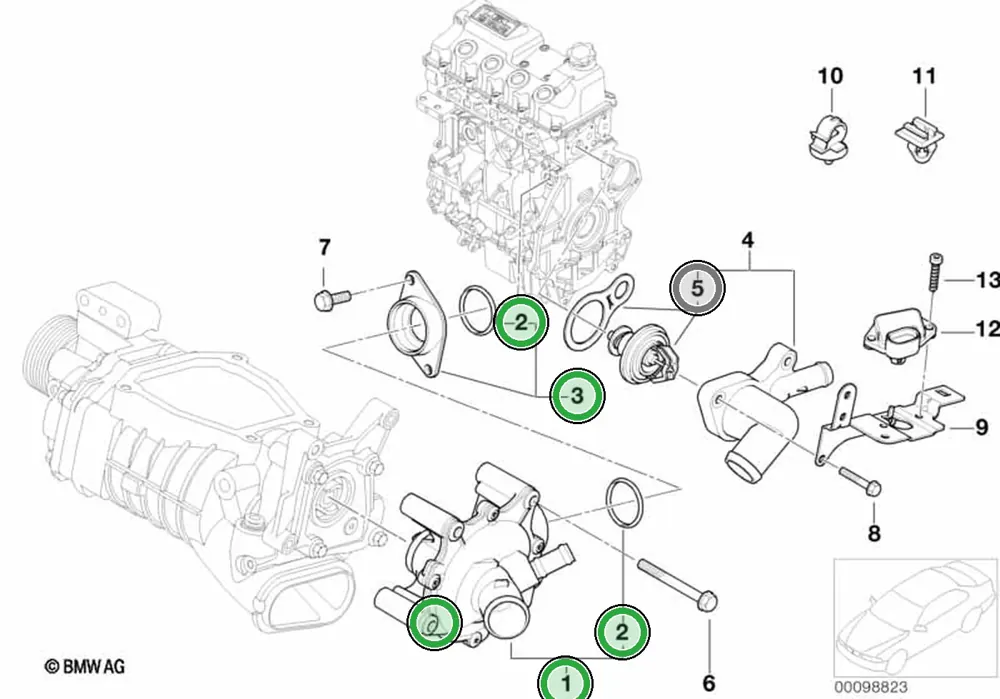

Schema tavola 11_3390 con i pezzi della Tabella 4 cerchiati
Tavola 11_3390 — Pompa acqua (R53). Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 5 — Climatizzatore: tubo di aspirazione evaporatore-compressore

↓ Scarica il PDF della Tabella 5 (75 KB)

Ogni giunto che apri vuole l'o-ring nuovo (9, 10, 11). L'essiccatore si sostituisce sempre.

Schema tavola 64_1119 con i pezzi della Tabella 5 cerchiati

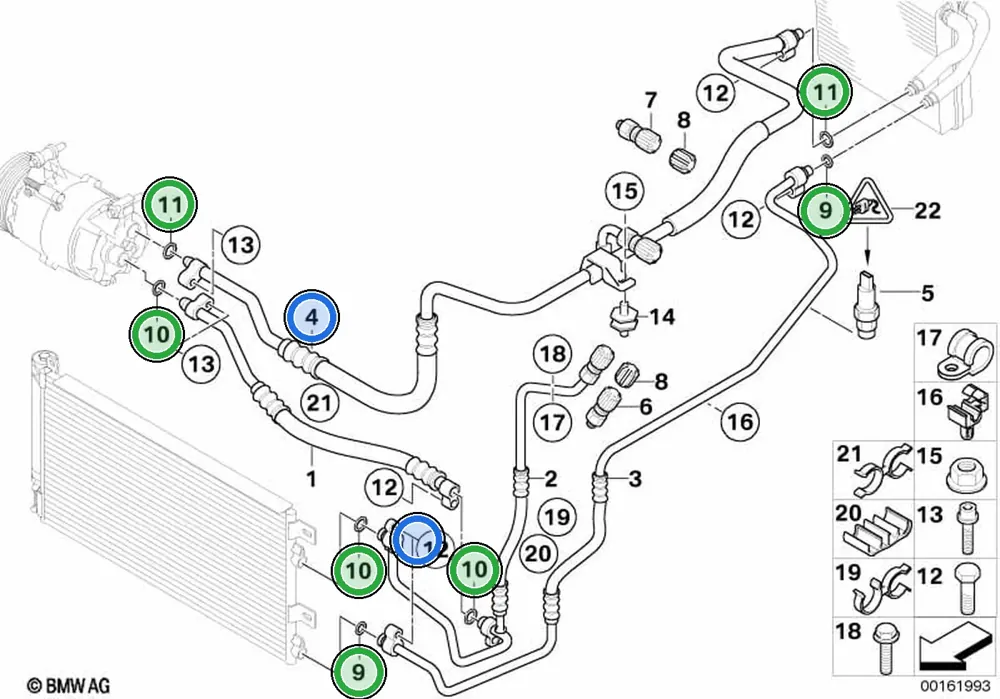

Tavola 64_1119 — Condotti intermedi di refrigerazione. Uguale sulle due macchine tranne la pos. 4.. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.
Schema tavola 64_1117 con i pezzi della Tabella 5 cerchiati

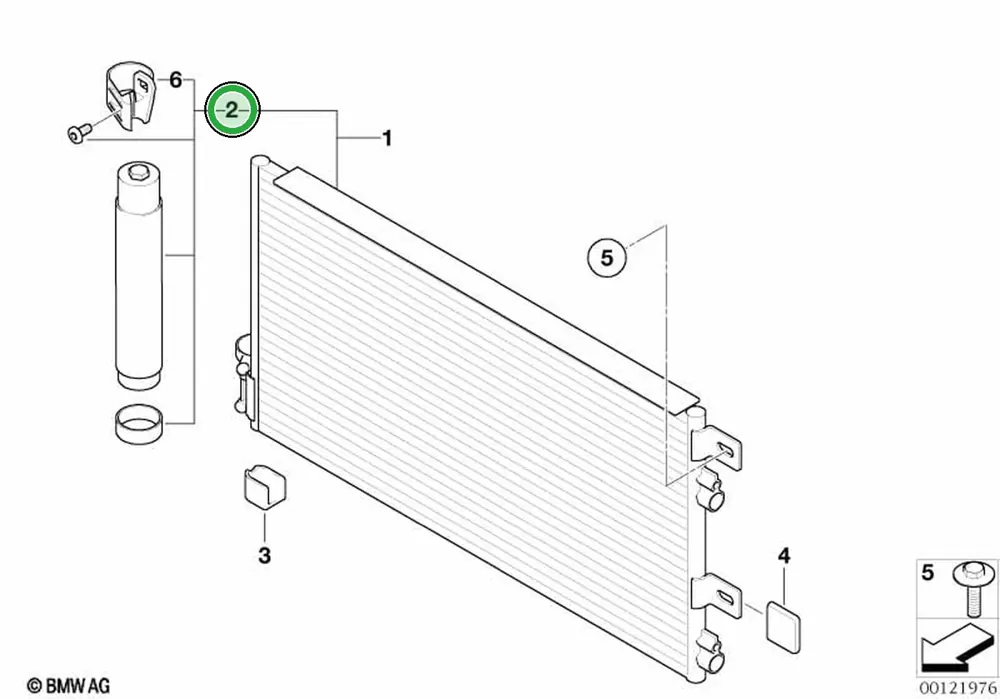

Tavola 64_1117 — Condensatore condizionatore. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6 — Impianto acqua e aria

↓ Scarica il PDF della Tabella 6 (359 KB)

TABELLA 6.1 Tubi acqua lato motore e sfiato

Schema tavola 17_0233 con i pezzi della Tabella 6.1 cerchiati

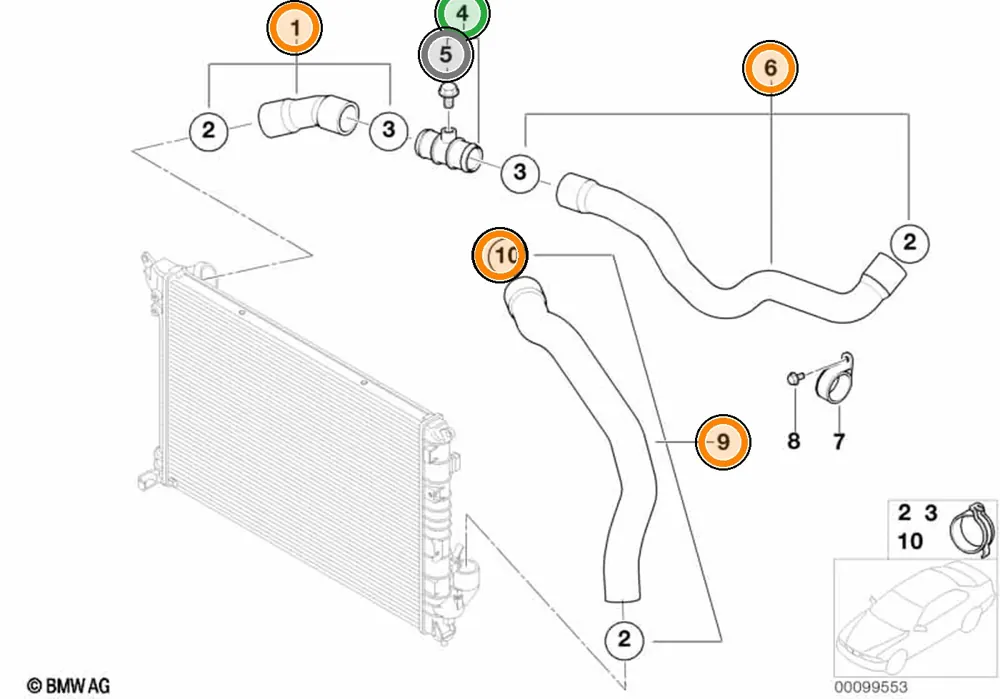

Tavola 17_0233 — Tubi dell'acqua di raffreddamento. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6.2 Tubi acqua lato radiatore

Schema tavola 17_0237 con i pezzi della Tabella 6.2 cerchiati

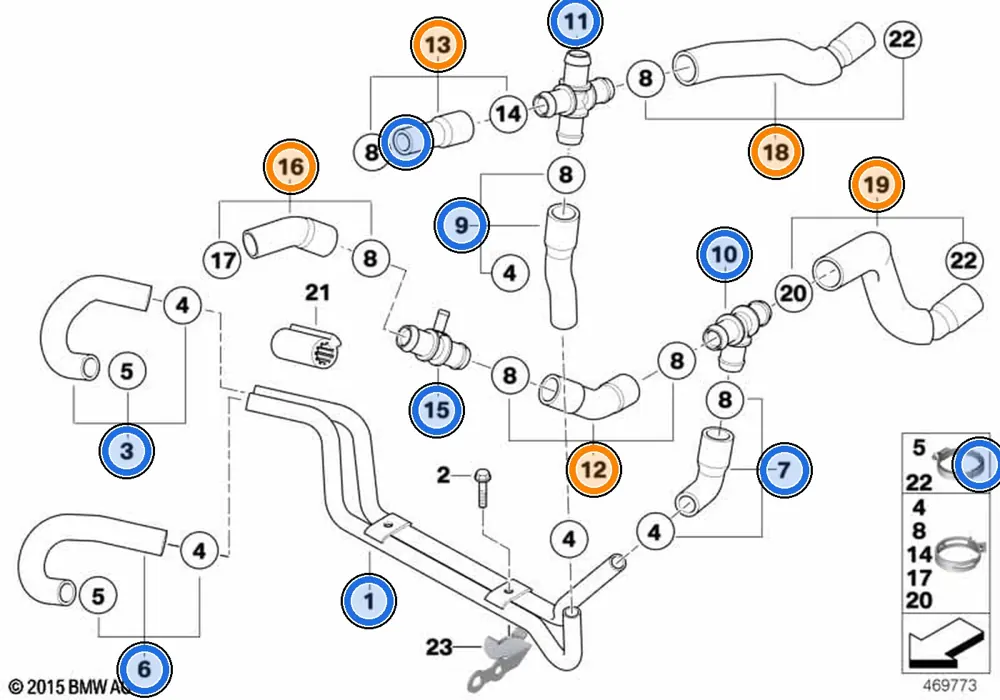

Tavola 17_0237 — Sistema d.raffreddam.-tubi fless.p.acqua. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6.3 Vaso di espansione e suoi tubi

Il serbatoio in alluminio comprato prende il posto del vaso di plastica (pezzo 1): lo schema e' quello del pezzo originale.

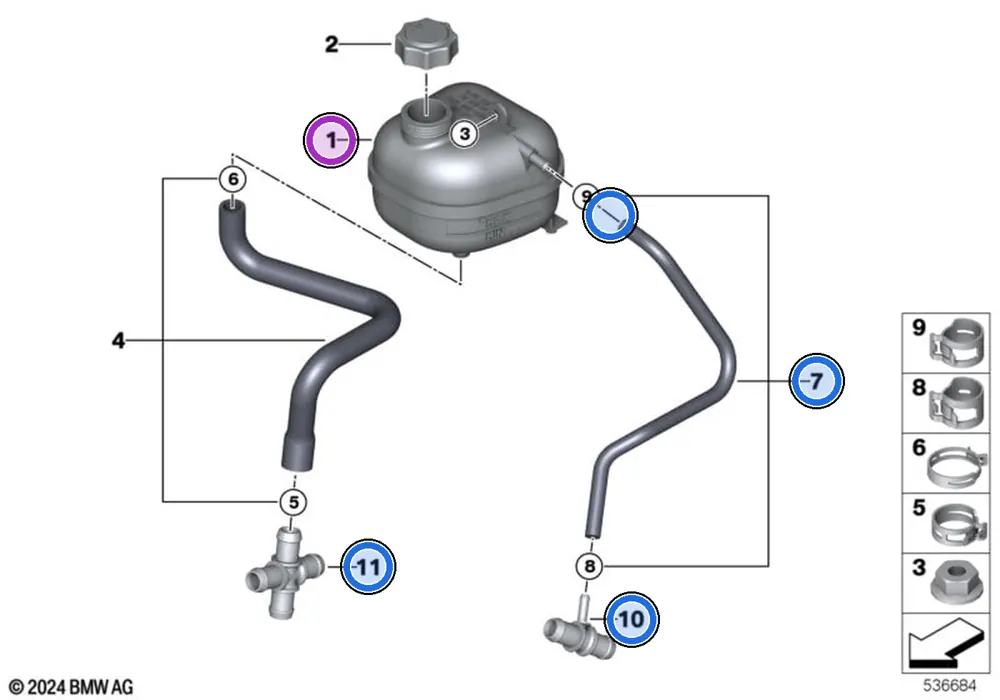

Schema tavola 17_0236 con i pezzi della Tabella 6.3 cerchiati
Tavola 17_0236 — Serbatoio di compens./condotti. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6.4 Tubo rigido dell'acqua (esiste solo sull'R53)

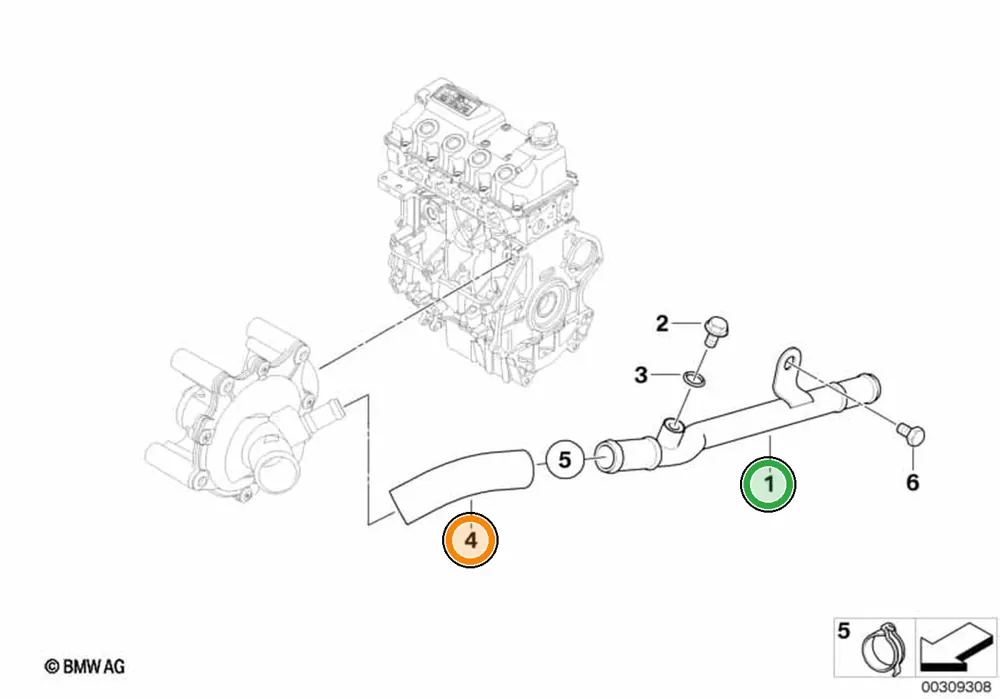

Schema tavola 11_3404 con i pezzi della Tabella 6.4 cerchiati
Tavola 11_3404 — Sistema di raffredda.-tubo fless.p.acqua. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6.5 Radiatore e intelaiatura

Il radiatore e' gia' montato. Nessun altro pezzo comprato su questa tavola.

Schema tavola 17_0220 con i pezzi della Tabella 6.5 cerchiati

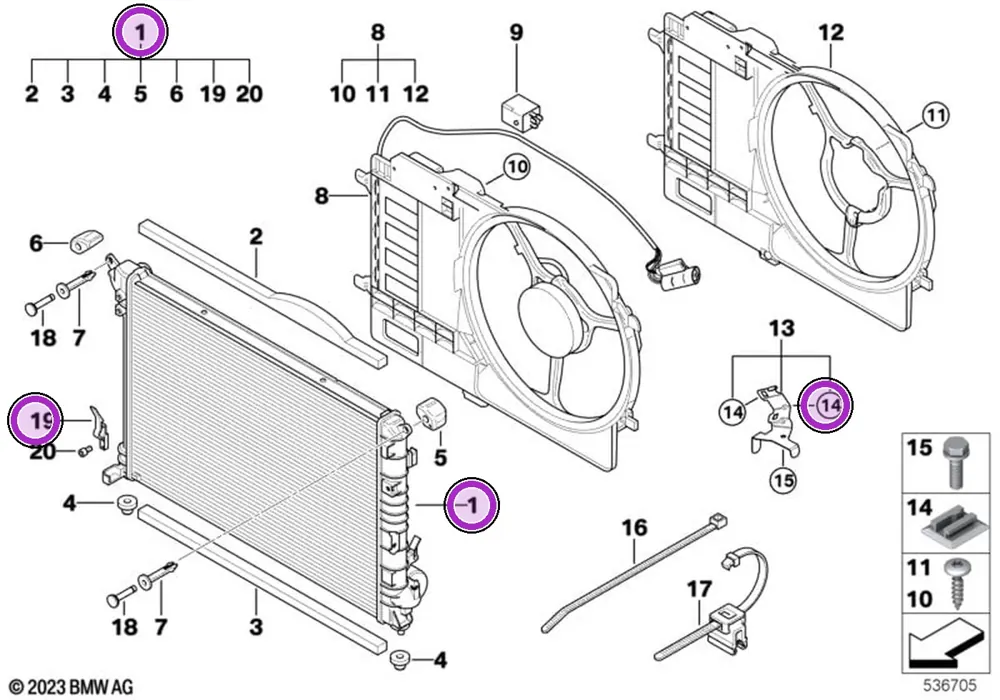

Tavola 17_0220 — Radiat.A.acqua/intelaiatura. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6.6 Aria di sovralimentazione: intercooler e condotti

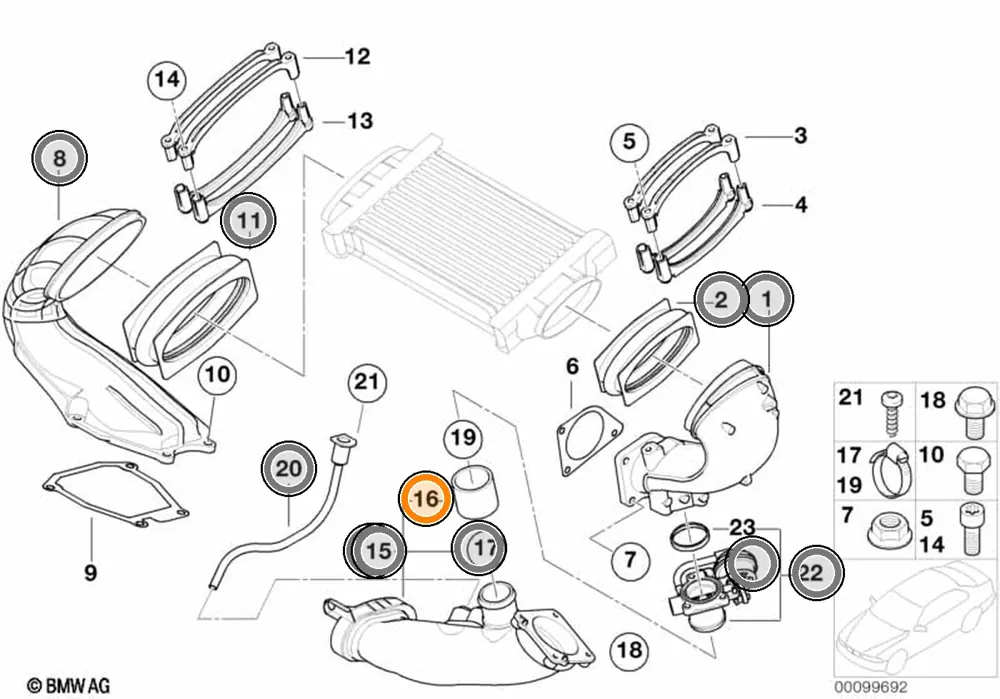

Schema tavola 17_0235 con i pezzi della Tabella 6.6 cerchiati
Tavola 17_0235 — Refrig.aria di alimentazione. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 6.7 Aria di sovralimentazione: intercooler

L'intercooler e' nel lotto del secondo venditore (provvisorio).

Schema tavola 17_0234 con i pezzi della Tabella 6.7 cerchiati

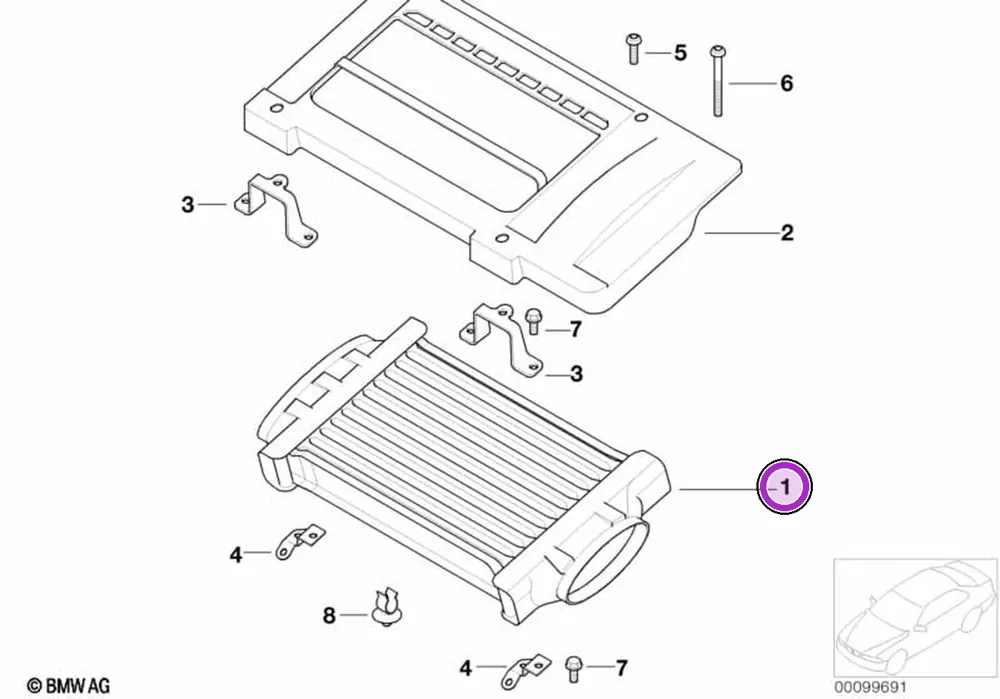

Tavola 17_0234 — Refrig.aria di alimentazione. Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

TABELLA 7 — Tubetto di depressione del regolatore di pressione benzina

↓ Scarica il PDF della Tabella 7 (101 KB)

Va dal regolatore sul rail al collettore. Il tubetto R50 si butta.

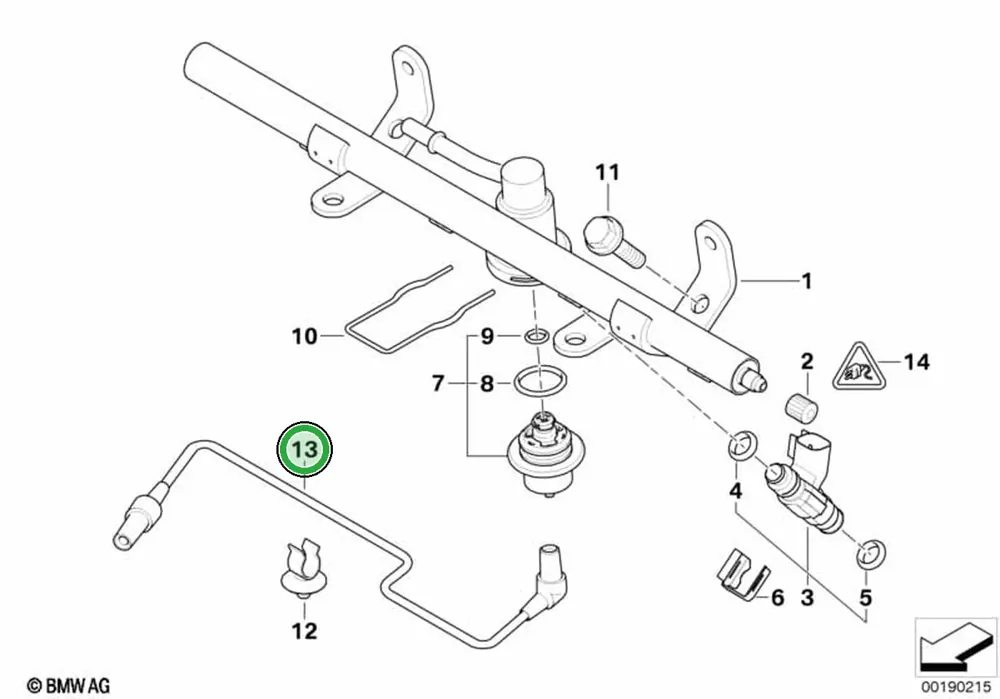

Schema tavola 13_0978 con i pezzi della Tabella 7 cerchiati
Tavola 13_0978 — Rail e iniettori (R53). Il numero dentro il cerchio è il «pezzo N» dell’elenco qui sotto; un cerchio con un numero che non è in elenco va ignorato.

Altri pezzi comprati che non sono in nessuna Tabella

Elenco solo testuale. Dove il numero di tavola e di pezzo è noto è indicato; senza, il pezzo non ha un riferimento certo nel catalogo.
